（1）由現場安裝人員對滅火劑鋼瓶進行檢查，鋼瓶漆面無明顯刮痕（如明顯刮痕，需安裝完成后進行補漆），瓶身無撞擊痕跡，無明顯坑洼，鋼瓶與容器閥連接處無氣泡或明顯漏氣情況。

（2）容器閥表面完好，無撞擊痕跡，頂部紅色保護螺帽能保證取下，安裝壓力表處，墊圈是否遺落。

（3）開箱檢查產品其他配件是否有漏發或丟失的情況，滅火劑瓶組架、驅動氣體瓶組架、氣驅動器、壓力表、驅動氣體瓶組（包含容器閥、容器、電磁型驅動裝置、壓力表等）、連接管、單向閥、集流管、低泄高封閥、安全泄放裝置、選擇閥（單元獨立系統可以不使用）、信號反饋裝置、噴嘴、噴嘴罩（可選）、合格證、裝置銘牌等。

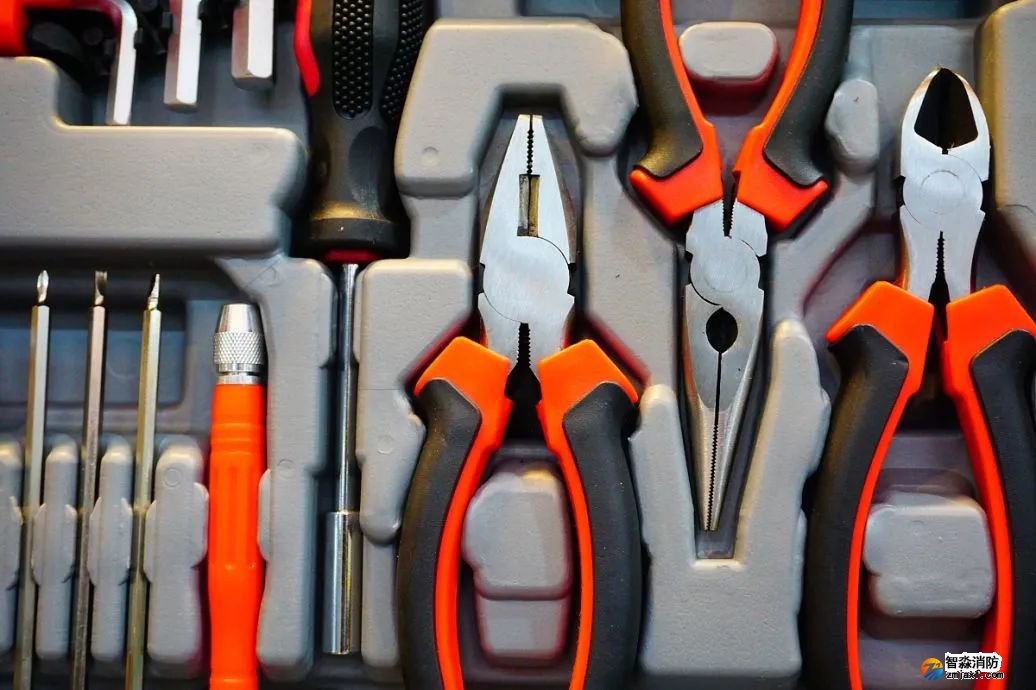

大號管鉗（扳手）、小號活口扳手（兩個）、銅管擴孔工具、生料帶、彎管器、（可用手代替）量尺（非必須品）。

（1）將瓶組架包裝拆開（包含滅火劑/驅動瓶瓶組架），按照瓶組架樣式完成組裝，檢查連接部分，保證連接牢固如圖，擋架（固定瓶箍的橫梁）可以固定在瓶組架中部或一側，當滅火劑瓶組為兩排排列時，必須固定在中部。

（2）將集流管包裝拆開，按照樣例將集流管放在瓶組架上，用管箍卡住（先不需要緊固）；

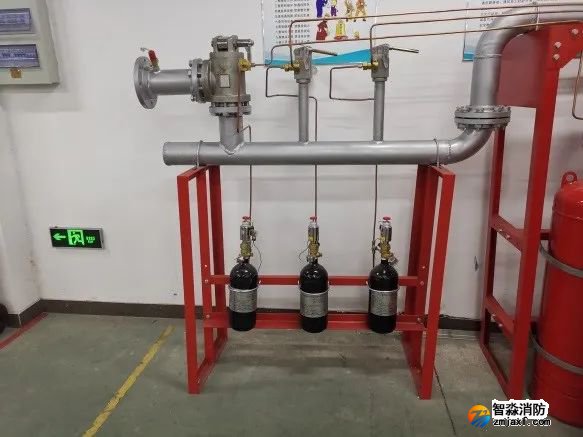

（3）根據與集流管連接的管道布置的位置，放置驅動氣瓶瓶組架，方便集流管與相應的管道連接；

（4）將在滅火劑瓶組架上的集流管段和驅動氣體瓶組上的集流管段連接，將管箍緊固，檢查集流管連接是否密封牢固（墊圈等不要忘記）；

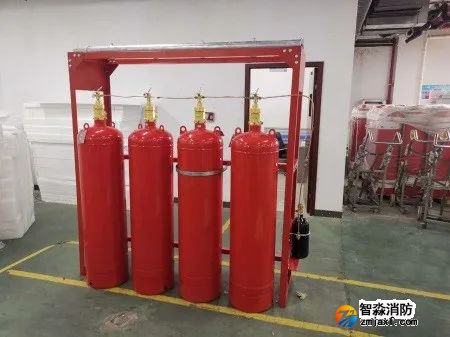

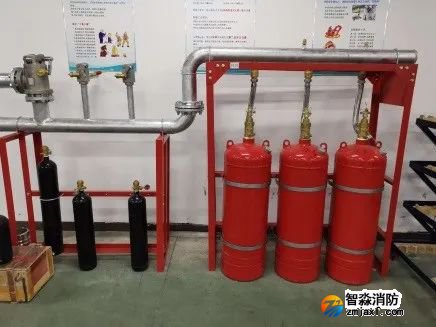

滅火劑瓶組、驅動氣瓶組包裝拆除后，將瓶組推進組裝好的瓶組架相對應的位置里，用瓶箍固定，沒用晃動，銘牌對向外側。

滅火劑瓶組

（1）將氣驅動器裝在瓶組上；

（2）液體單向閥裝在集流管上（與集流管相連的一端采用生料帶密封）；

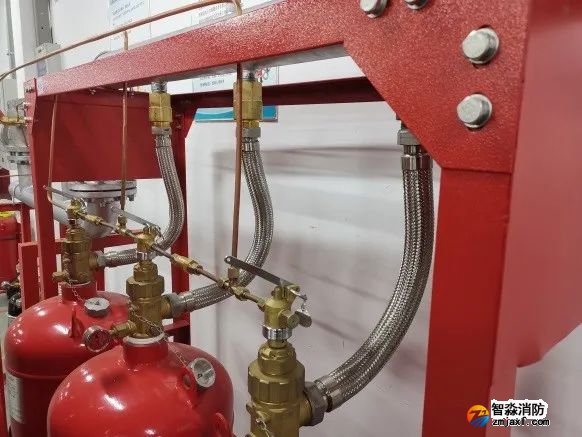

（3）用高壓軟管將容器閥和液體單向閥連接（QYD32采用生料帶密封，QYD40、50采用密封圈密封）。

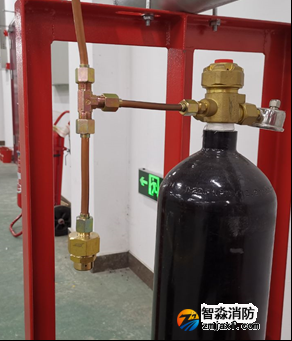

驅動氣瓶組：將電磁驅動裝置裝在驅動瓶上。

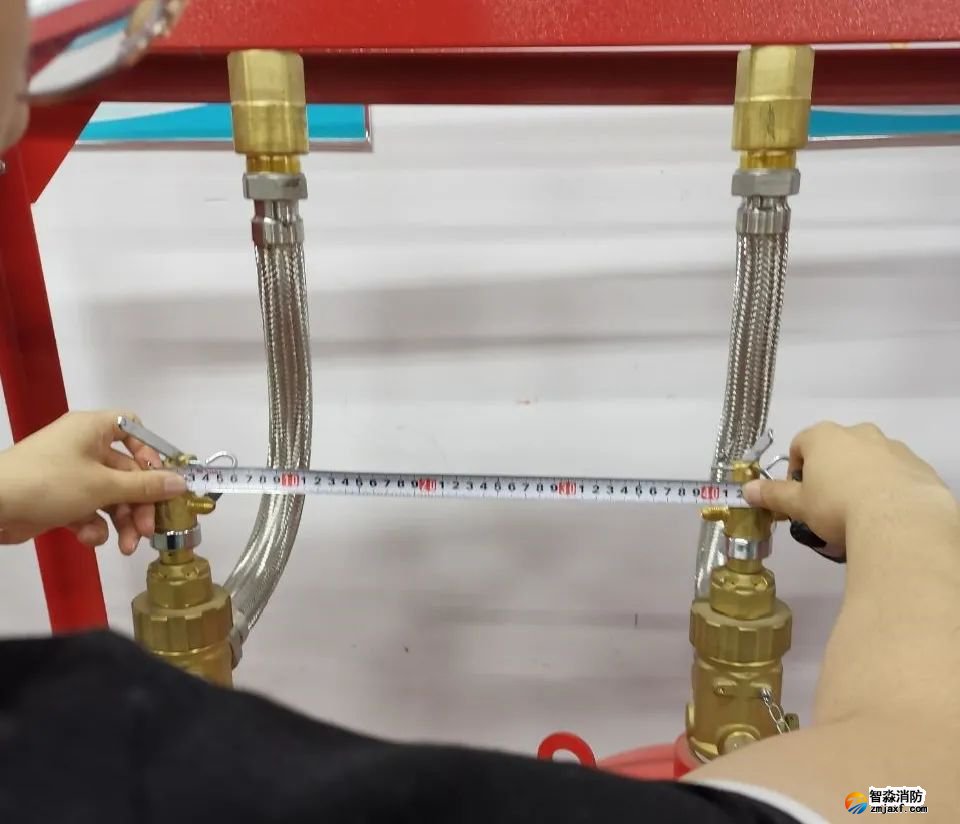

（1）測量相鄰氣驅動器之間的距離，根據測量的長度裁剪紫銅管（如圖中卷尺4-40）；

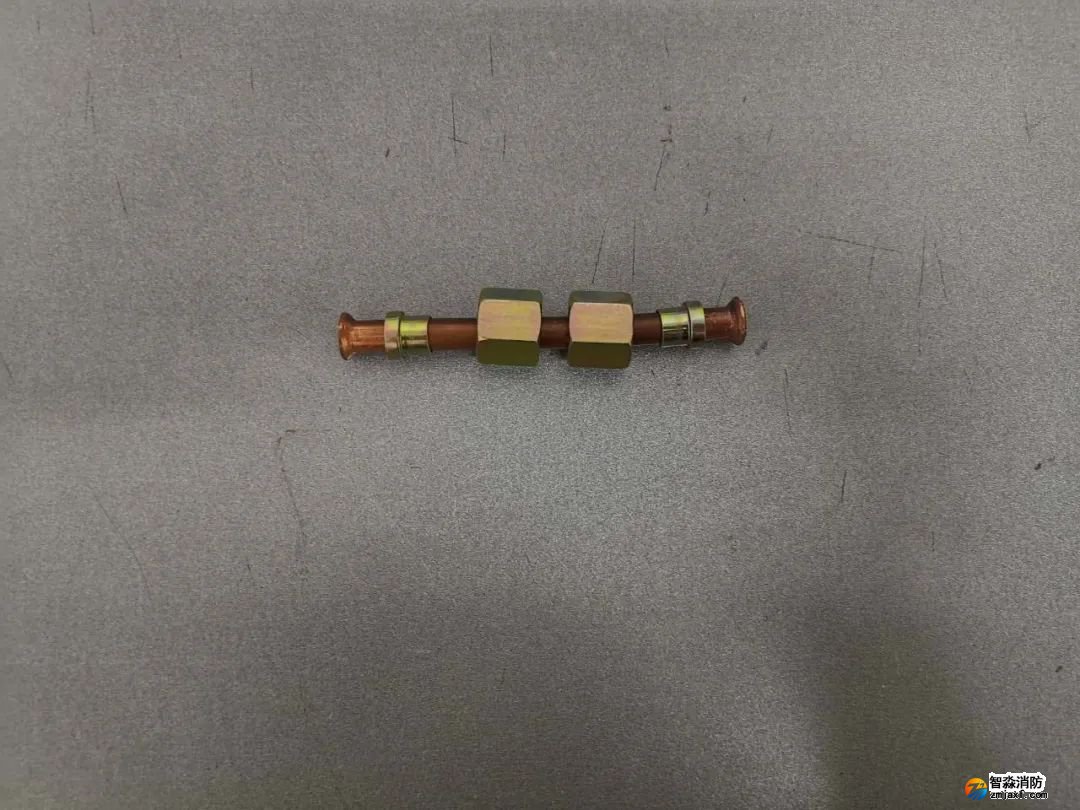

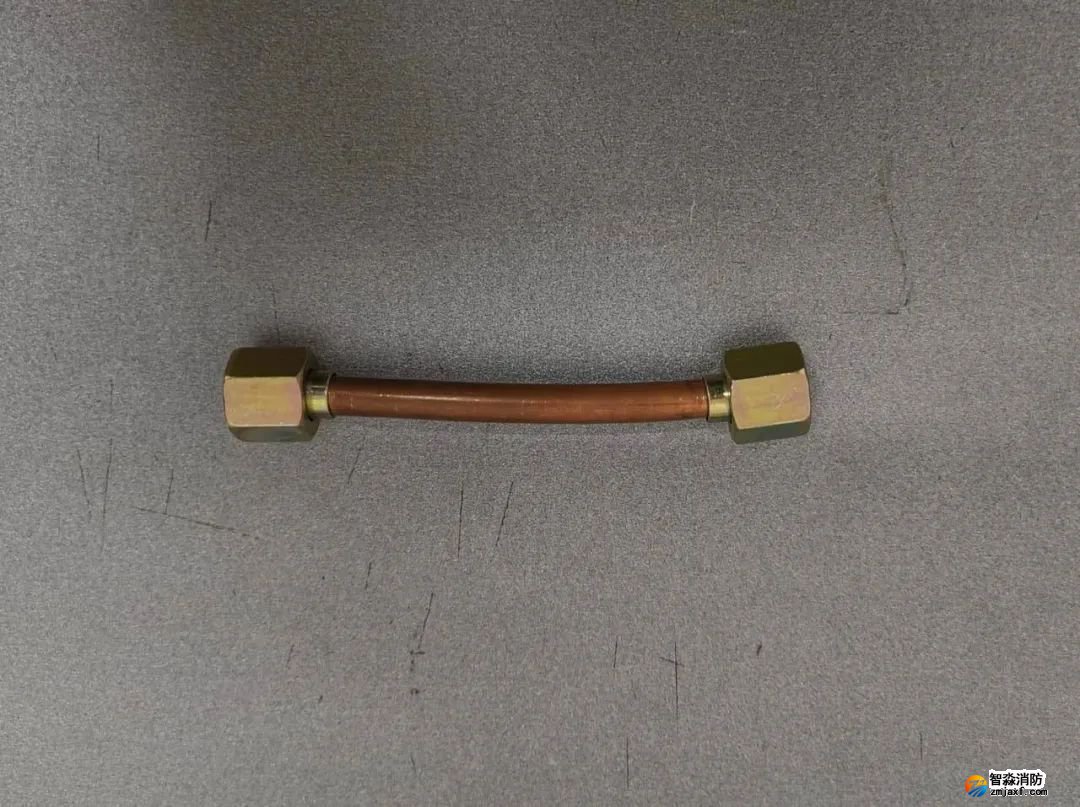

（2）使用擴孔工具和卡套螺母（先套卡套螺母，后擴孔），加工完成紫銅管；

（3）使用加工完成的紫銅管，將各驅動器連接（氣驅動器之間有氣體單向閥的不用）

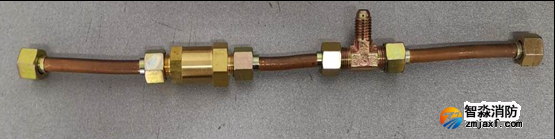

（4）圖紙中氣驅動器之間有氣體單向閥的，使用較短的紫銅管加工好，將氣體單向閥、三通、氣驅動器連接在一起；

（5）使用較短的紫銅管加工好，將低泄高封閥（驅動氣瓶用）、三通、氣驅動器連接在一起；

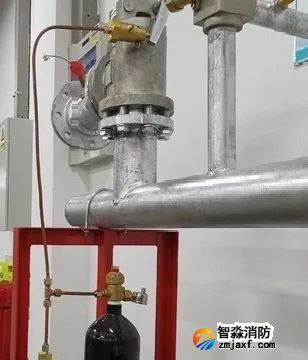

（6）測量連接驅動氣瓶的三通到驅動氣瓶所對應的選擇閥的距離（無需選擇閥的測量對應氣驅動器的距離），裁剪紫銅管，使用加工完成的紫銅管將驅動氣瓶和選擇閥連接（與驅動氣瓶連接的為正面接口）；

（7）測量選擇閥到對應氣驅動器或三通的距離，裁剪紫銅管，使用加工完成的紫銅管連接起來（之間有氣體單向閥的，加上氣體單向閥，注意單向閥箭頭方向）；

（8）最末端氣驅動器用閉孔卡套螺母，擰緊封閉；所有連接處，加固擰緊，保證不松弛。
