江蘇消防工程安裝公司介紹七氟丙烷滅火系統及其設計注意要點

一、七氟丙烷滅火系統組成及工作原理

1、系統組成

氣體滅火藥劑不導電一般不造成二次污染，是撲救電子設備、精密儀器設備、貴重儀器和檔案圖書等紙質、絹質或磁介質材料信息載體的良好滅火劑，氣體滅火在密閉的空間有良好的滅火效果。

2、七氟丙烷滅火系統的滅火機理

七氟丙烷滅火系統的滅火原理是物理和化學反應相結合，物理作用是依靠吸收火場中熱能，降低火焰溫度的物理方應；化學反應是在滅火過程中七氟丙烷發生熱分解產生CF3、CF2、CF3CFO和CFO等含氟自由基，這些含氟自由基與燃燒反應過程中的H、O、?OH、HO2?、?O2-、NO?等活性自由基發生反應產生CO2、H2O、HF等，從而中斷燃燒過程中的化學鏈反應。在實際的滅火過程中，七氟丙烷氣體滅火原理是通過化學和物理反應共同進行滅火，主要以化學反應為主。

3、應用范圍

七氟丙烷滅火系統主要由儲氣瓶、瓶頭閥、啟動氣瓶、啟動瓶閥、液體單向閥、氣體單向閥、安全閥、壓力訊號閥、噴嘴、管道系統等組成。適用于撲救電氣火災、固體表面火災、液體火災、滅火前能切斷氣源的氣體火災，除電纜隧道（夾層、井）及自備發電機房外。

4、系統分類

七氟丙烷滅火系統分為全淹沒滅火系統和無管網滅火系統；全淹沒滅火系統又分為組合分配系統和單元獨立系統。組合分配系統由一套公用的滅火劑儲存裝置對應幾套管網系統，保護多個防護區的形式；單元獨立系統由一套滅火劑儲存裝置對應一套管網系統。保護一個防護區的，有單瓶和多瓶兩種形式。無管網滅火系統不設鋼瓶間，儲氣瓶及整個系統均設置在防護區內，不需要輸送管道，啟動后滅火劑通過短管經噴嘴直接噴灑向保護區，適用于較小空間的保護。

5、系統控制方式

控制方式：采用氣體滅火系統的防護區，應設置火災自動報警系統，其設計符合《火災自動報警系統設計規范》GB50116，應選用靈敏度級別高的火災探測器，管網滅火系統應設自動控制、手動控制和機械應急操作三種啟動方式，預制滅火系統應設自動控制和手動控制兩種啟動方式。

6、設計過程

采用氣體滅火系統保護的防護區，其滅火設計用量或惰化設計用量，應根據防護區內可燃物相應設計滅火濃度或惰化設計濃度經計算確定。有爆炸危險的氣體、液體類火災的防護區采用惰化設計濃度，無爆炸危險的氣體、液體類火災和固體火災的防護區采用滅火設計濃度。

防護區宜以單個封閉空間劃分，不宜以兩個或兩個以上封閉空間劃分防護區，即使他們所采用的滅火設計濃度相同，甚至有部分聯通，在極短的滅火劑噴放那個時間里，兩個及兩個以上空間難于實現滅火劑濃度的均勻分布，會延誤滅火時間造成滅火失敗。采用管網滅火系統時，一個防護區的面積不宜大于800㎡，且容積不大于 3600m3；采用預制滅火系統時，一個防護區的面積不宜大于 500㎡，且容積不宜大于 1600m3。

7、設計注意事項

（1）按同一滅火設計體積分數、同一噴放時間進行設計”的基本原則，第一分流點到各噴頭沿程長度差不應過大。30s的可控延遲噴射，保證人員安全撤離防護區，并嚴格控制噴射時間，七氟丙烷滅火劑滅火時分解出氫氟酸，氫氟酸具有一定的毒性以及腐蝕性，當其濃度到了一定范圍時會嚴重的損害到設備以及人員健康，實驗得出滅火劑在火災撲滅中其噴放時間由10s減少至5s時分解產物就會減少到50%左右，因而為避免七氟丙烷滅火劑對儀器設備的腐蝕損害且快速有效的抑制撲救火災，應一定程度的縮短其噴放時間。

（2）在管網上采用四通管件進行分流會影響分流的準確率，造成實際分流與設計計算較大差異，系統不應采用四通管件進行分流。

（3）設置場所：《建筑設計防火規范》GB50016-2014 規定在一些重要的機房、貴重設備室、珍藏室、檔案庫內設置，特殊重要設備主要指設置在重要部位和場所中，發生火災后對生產、生活產生嚴重影響的關鍵設備。例如高層民用建筑內的配電室應設置氣體滅火系統。

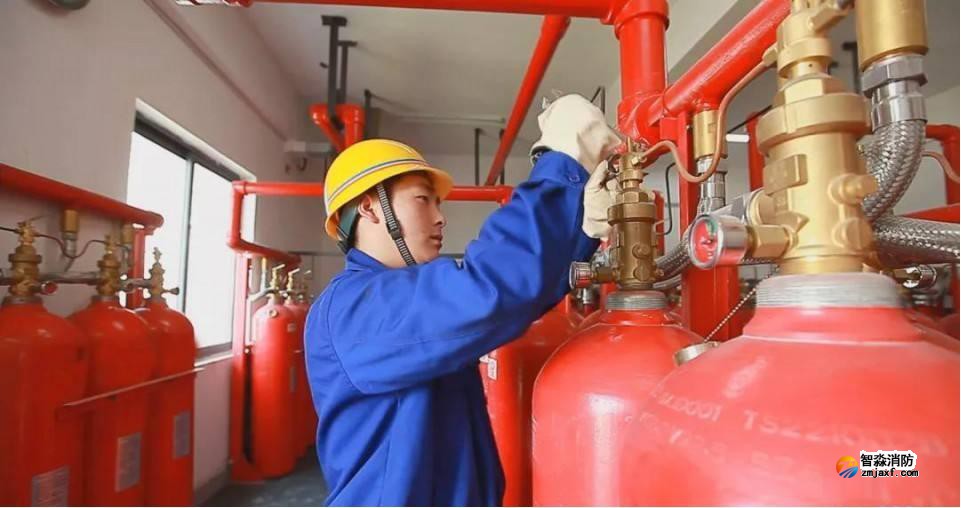

（4）氣體滅火系統主要由儲存容器（氣瓶）、壓力管道、關鍵零部件（管件、閥門、法蘭、安全保護裝置）等構成，屬于《特種設備安全監察條例》管理范疇的特種設備，鋼瓶及鋼瓶閥門要求選用資質全的生產廠家，市場上一些小廠家的鋼瓶采購比較隨意，經常會出現有沙眼，容易腐蝕，鋼印不全等現象，存在很大的安全隱患；閥頭不正規易腐蝕，容易漏氣，也會有很多危害。

8、結論

七氟丙烷是一種潔凈滅火系統，同一般滅火系統設計過程相比，七氟丙烷的設計過程中考慮的因素較多，如噴射時間、充裝密度、管網壓力損失等，設計過程中需要反復進行調整。直至滿足所有的設計和施工要求。同時為了確保七氟丙烷滅火系統的安全，應考慮滅火系統的優化選型和優化設計；其次，應當選擇優質的產品；第三，要嚴格按照規范組織施工；第四，要重視系統的維護和保養；第五，要認真的組織好維護、保養人員和防護區內工作人員的培訓。
