某工程弱電機房建筑面積260平方米，設計采用開式高壓細水霧作為自動滅火系統。

一、設計主要依據

1、《建筑設計防火規范》GB50016-2014

2、《細水霧滅火系統設計施工驗收規范》DBJ41/T074-2013

二、系統設計

1、高壓細水霧滅火系統由消防供水設施（包括主泵、穩壓泵、水箱、水泵控制柜）、開式細水霧噴頭、過濾器、分區控制閥、不銹鋼管道等組成。

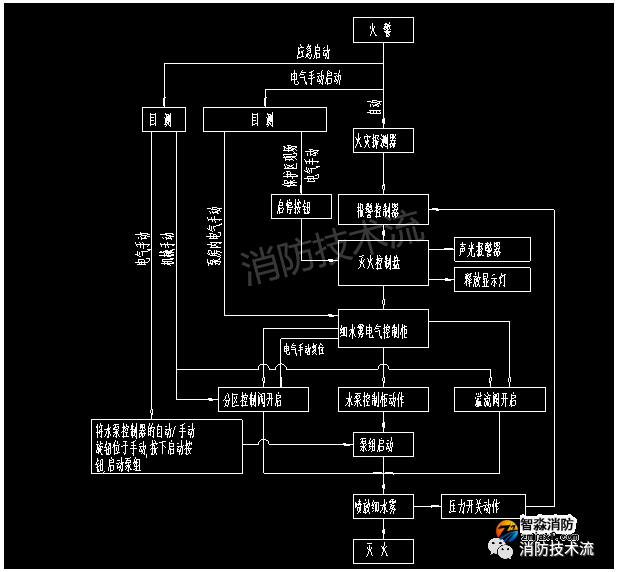

2、系統控制方式

（1）自動控制：防護區內一路探測器報警后，滅火控制器發出聲光警報信號，當兩路探測器報警確認火災后，滅火控制器驅動防護區內外的聲光警報器，經30s延時發出滅火指令至細水霧裝置控制柜打開對應區域的分區控制閥，并發出啟泵信號至水泵控制柜，啟動系統實施滅火。壓力開關動作后，反饋動作信號滅火控制器聯動點亮防護區入口處的噴放指示燈。開式系統的響應時間不應大于45s。

（2）手動控制：當現場人員確認火災且自動控制未動作時，可按下分區控制閥的手動啟動按鈕，啟動系統實施滅火，火災結束后可通過細水霧電氣控制箱的按鈕進行復位。

（3）機械應急啟動：當自動與手動控制失效時，可操作分區控制閥的手柄打開控制閥，啟動系統實施滅火。

3、噴頭最不利點的工作壓力為10MPa，設計噴霧強度≥0.7L/min,系統持續供水時間不小于30min，設計流量為384L/min，系統設計工作壓力H=12MPa。

4、采用泵組式高壓細水霧滅火裝置一套，其中高壓泵3用1備，單臺高壓泵參數為：Q=150L/min，H=12MPa，N=37kw。在防護區外就近便于操作的地方設置分區控制閥，包括電動閥、控水球閥，壓力開關、壓力表等，分區控制閥工作電壓為DC24V。

5、高壓細水霧噴頭選型

（1）選用K=1.2的開式噴頭，安裝間距不大于3m，不小于1.5m，距離墻不大于1.5m，最不利點噴頭工作壓力不小于噴頭的最低設計工作壓力。

（2）噴頭與保護對象的間距不應小于500mm。

6、細水霧滅火介質采用淡水，系統用水量為1.5t，設置有效容積為13.5m3儲水箱，水箱材質采用不銹鋼，儲水箱的出水口高于水泵的入水口（即水箱出水口對水泵入水口保持正壓）

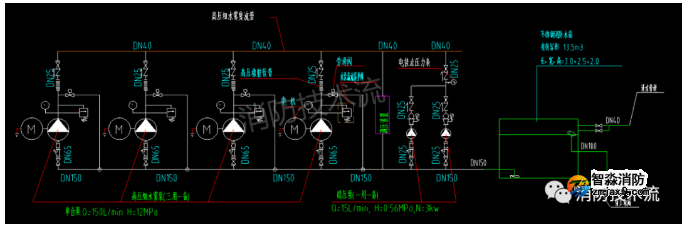

7、系統工作原理圖

8、施工安裝要點

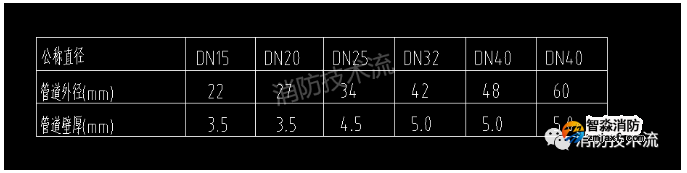

（1）管材采用無縫不銹鋼管，管道規格如下

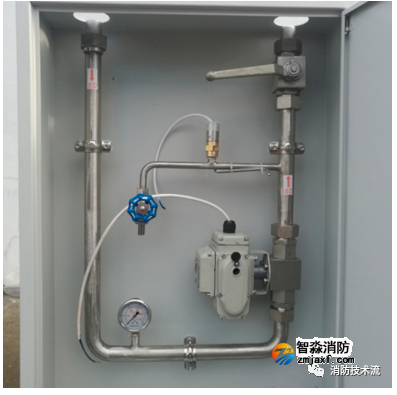

（2）分區控制閥安裝在防護區外操作面一側，高度不宜超過1.7M,不低于1.2m。

（3）管道支吊架強度參照《氣體滅火系統施工及驗收規范》GB50263-2007

9、系統供電

（1）由低壓配電系統提供兩路AC380V/190kw電源至消防水泵，并設置自動切換裝置。

（2）提供一路DC24V/1A電源至現場細水霧控制閥箱內。
