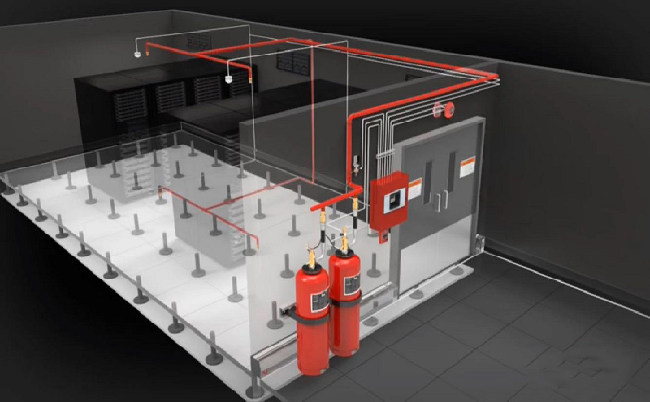

管網式七氟丙烷在設計的時候有很多小細節容易被大家忽視，作為消設計工程師，在設計管網式七氟丙烷氣體滅火系統的時候回遇到哪些問題呢，這些問題該如何無解決呢，陽江七氟丙烷廠家鼎亞搜集整理了一部分網絡資料供大家參考，七氟丙烷氣體滅火系統根據防護區的類型，其滅火劑的用量是不一樣的，比如說，用在機房的滅火劑用量比和用在電站的滅火劑用量比，都是不一樣的，所以在設計滅火劑用量之前我們要先了解清楚房間的類型以及防護區有幾個開口等細節，首先是大家容易忽略的鋼瓶充裝量的問題(也是防護區實際應用濃度的問題)。
在做管網計算的時候，要慎重選擇鋼瓶大小和藥劑充裝量。計算的時候，計算結果要檢查是否符合規范，如不滿足，重選鋼瓶大小和充裝量再次計算。 《氣體滅火系統設計規范》GB50370-2005 3.1.9同一集流管上的儲存容器，其規格、充壓壓力和充裝量應相同。
如： 同一集流管上安裝90L和100L的的滅火劑瓶組是不允許的。 同一集流管上安裝的滅火劑瓶組的充裝壓力是4.2MPa和5.6Mpa是不允許的 同一集流管上安裝的鋼瓶的充裝量分別是60kg和70kg是不允許的。 3.3.6 防護區實際應用的濃度不應大于滅火設計濃度的1.1倍。 如陽江七氟丙烷廠家一個防護區的設計濃度是70kg，如果實際鋼瓶充裝量是80kg的話，防護區實際應用的濃度與滅火設計濃度的比值=(80 - 2)/ 70 =1.11，超過設計濃度的1.1倍(計算式中2是鋼瓶剩余量)。
實例： 1、管網系統的鋼瓶充裝量不同。 查閱相關表可以看出，這套管網系統的鋼瓶充裝量是不同的 2、UPS配電間、核心網機房的實際應用濃度，都大于滅火設計濃度的1.1倍。 UPS配電間的實際應用濃度與滅火設計濃度的比值=(126 - 1*2)/102 =1.2。 核心網機房的實際應用濃度與滅火設計濃度的比值=(252- 2*2)/153 =1.6。 陽江七氟丙烷廠家管網系統鋼瓶充裝量的選擇注意事項 管網系統的鋼瓶充裝量的具體數值，是與系統中不同防護區設計用量有關的，最優值是所有防護區設計濃度的最大公約數。但實際中可能比較困難，只能盡量往最大公約數上靠。
如上表設計用量分別是102、878、153，如果嚴格按最大公約數的話，是不現實的(最大公約數為1)。 可以用一個近似值，如這個管網系統，鋼瓶藥劑充裝量為53，則： UPS配電間的實際用量是106kg2個鋼瓶 機房1的實際用量是954kg18個鋼瓶 核心網機房的實際用量是159kg3個鋼瓶 UPS配電間的實際應用濃度與滅火設計濃度的比值=(106 - 2*2)/102 = 1 機房1的實際應用濃度與滅火設計濃度的比值=(954 - 18*2)/878 = 1.05 核心網機房的實際應用濃度與滅火設計濃度的比值=(159 - 3*2)/153 = 1。 滿足規范要求。
在做管網計算的時候，要慎重選擇鋼瓶大小和藥劑充裝量。計算的時候，計算結果要檢查是否符合規范，如不滿足，重選鋼瓶大小和充裝量再次計算。 《氣體滅火系統設計規范》GB50370-2005 3.1.9同一集流管上的儲存容器，其規格、充壓壓力和充裝量應相同。
如： 同一集流管上安裝90L和100L的的滅火劑瓶組是不允許的。 同一集流管上安裝的滅火劑瓶組的充裝壓力是4.2MPa和5.6Mpa是不允許的 同一集流管上安裝的鋼瓶的充裝量分別是60kg和70kg是不允許的。 3.3.6 防護區實際應用的濃度不應大于滅火設計濃度的1.1倍。 如陽江七氟丙烷廠家一個防護區的設計濃度是70kg，如果實際鋼瓶充裝量是80kg的話，防護區實際應用的濃度與滅火設計濃度的比值=(80 - 2)/ 70 =1.11，超過設計濃度的1.1倍(計算式中2是鋼瓶剩余量)。
實例： 1、管網系統的鋼瓶充裝量不同。 查閱相關表可以看出，這套管網系統的鋼瓶充裝量是不同的 2、UPS配電間、核心網機房的實際應用濃度，都大于滅火設計濃度的1.1倍。 UPS配電間的實際應用濃度與滅火設計濃度的比值=(126 - 1*2)/102 =1.2。 核心網機房的實際應用濃度與滅火設計濃度的比值=(252- 2*2)/153 =1.6。 陽江七氟丙烷廠家管網系統鋼瓶充裝量的選擇注意事項 管網系統的鋼瓶充裝量的具體數值，是與系統中不同防護區設計用量有關的，最優值是所有防護區設計濃度的最大公約數。但實際中可能比較困難，只能盡量往最大公約數上靠。
如上表設計用量分別是102、878、153，如果嚴格按最大公約數的話，是不現實的(最大公約數為1)。 可以用一個近似值，如這個管網系統，鋼瓶藥劑充裝量為53，則： UPS配電間的實際用量是106kg2個鋼瓶 機房1的實際用量是954kg18個鋼瓶 核心網機房的實際用量是159kg3個鋼瓶 UPS配電間的實際應用濃度與滅火設計濃度的比值=(106 - 2*2)/102 = 1 機房1的實際應用濃度與滅火設計濃度的比值=(954 - 18*2)/878 = 1.05 核心網機房的實際應用濃度與滅火設計濃度的比值=(159 - 3*2)/153 = 1。 滿足規范要求。
以上就是陽江七氟丙烷廠家,七氟丙烷設計容易忽略的問題，不知道您看了后清楚沒有呢，如果不是很清楚的話，可以咨詢我們幫您解決，免費提供技術咨詢。
