有管網系統基本組成
氣體滅火系統由滅火劑儲存裝置、啟動分配裝置、輸送釋放裝置、監控裝置等組成(下圖已精簡化)，并非所有氣體滅火系統瓶組和滅火劑用量一樣，《消防驗收規范》規定，滅火系統瓶組、配件、滅火劑用量必須要符合《氣體滅火系統設計規范》要求，所以不同的房間，不同的方案，不同的用量，造價也不一樣。

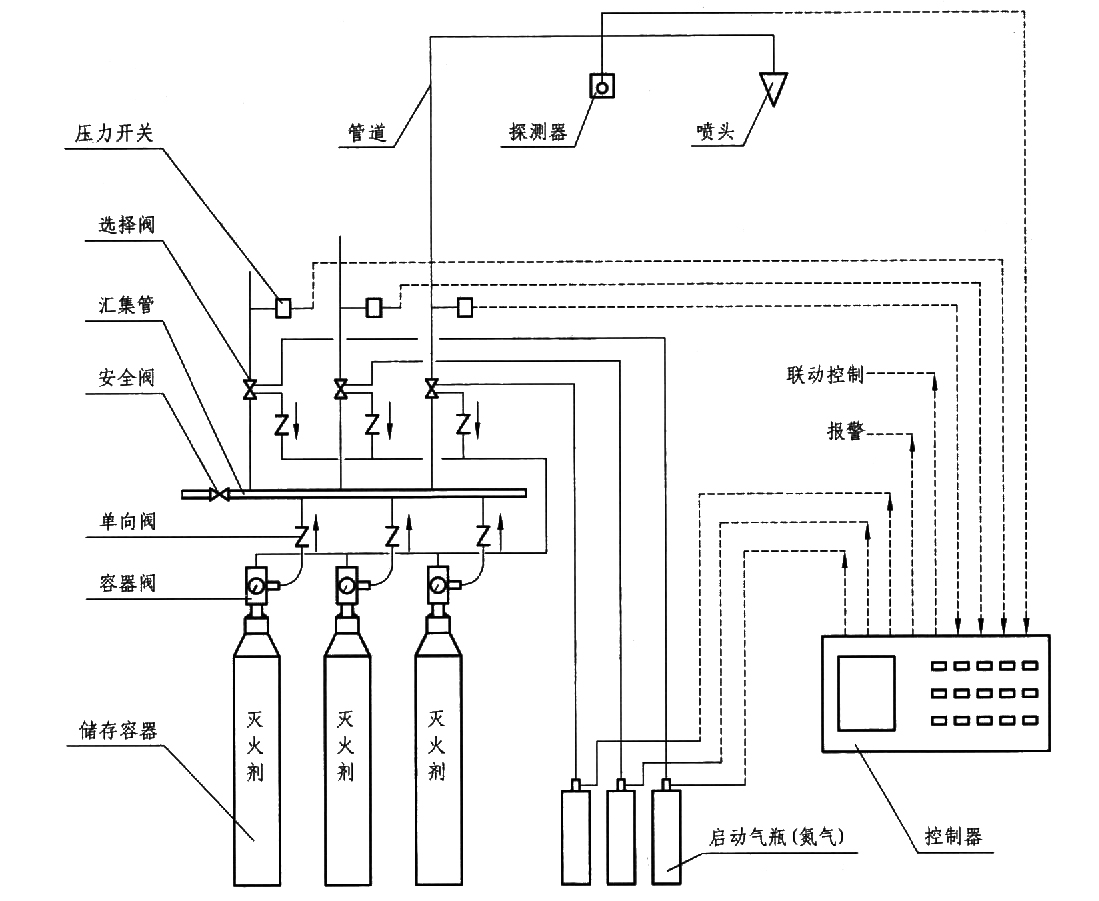

管網式氣體滅火系統組成示意圖
滅火劑儲存裝置放置在靠近防護區的專用儲瓶間內，既要儲存足夠高數量的滅火劑，又要保證在著火時能及時開啟，釋放出滅火劑進行滅火;啟動分配裝置是用來打開滅火劑儲存容器上的容器閥及相應的選擇閥，使滅火劑釋放到著火防護區進行滅火;輸送釋放裝置包括管道和噴嘴，起輸送滅火劑和保證滅火劑以特定形式噴出，促使滅火劑迅速汽化，保護空間達到滅火濃度的作用。監控裝置主要監測系統是否正常工作。
滅火劑的主要組件有:儲存瓶、液體單向閥、高壓軟管、集流管、安全閥、氣體單向閥、選擇閥、管網、噴頭及自動滅火控制裝置等。
氣體滅火系統工作原理
氣體滅火系統的工作原理是：防護區一旦發生火災，首先火災探測器報警，消防控制中心接到火災信號后，啟動聯動裝置(關閉通風口、停止空調等)，延時約30s后，打開啟動氣瓶的瓶頭閥，利用氣瓶中的高壓氮氣將滅火劑儲存容器上的容器閥打開，滅火劑經管道輸送到噴頭噴出實施滅火。這中間的延時是考慮防護區內人員的疏散。另外，通過壓力開關監測系統是否正常工作，若啟動指令發出而壓力開關的信號遲遲不返回，說明系統故障，值班人員聽到事故報警，應盡快到儲瓶間，手動開啟儲存容器上的容器閥，實施人工啟動滅火。氣體滅火系統滅火過程框圖如圖所示。

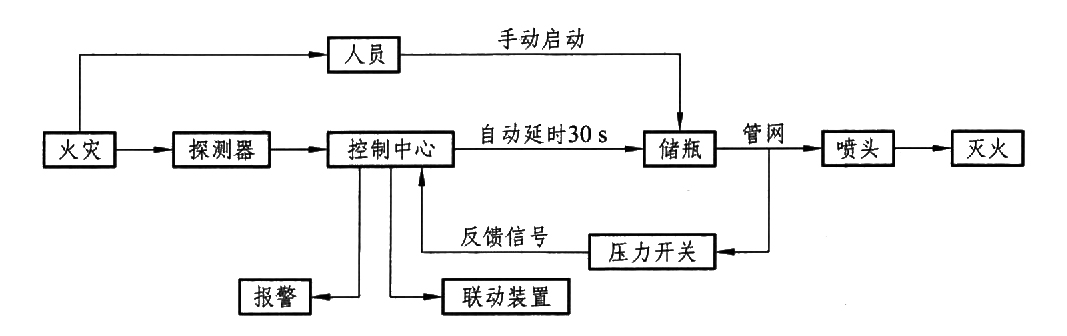

氣體滅火過程示意圖
那么這些組成實物都是什么樣的呢，下面就給大家例舉部分主要組成
氣體滅火系統瓶組

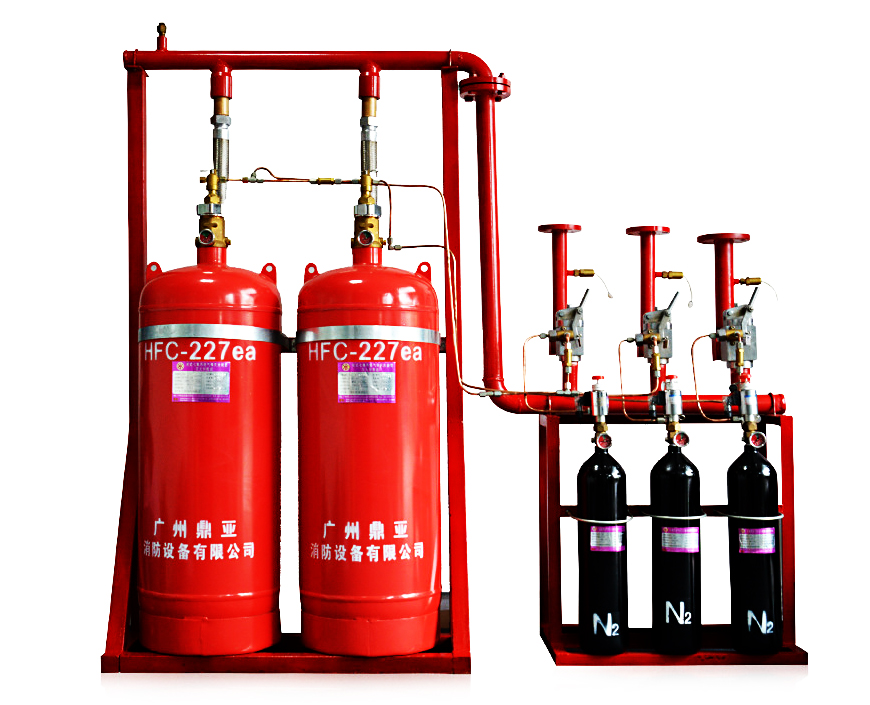

圖為七氟丙烷氣體滅火系統瓶組部分，包含氮氣啟動瓶組（棕色瓶），滅火劑儲存容器（紅色瓶），容器閥，單向閥，安全閥，匯集閥，選擇閥，壓力開關，瓶組需要安放在單獨的氣瓶房間內，不能獨立運行，必須要與控制器、探測器、管件、噴頭等配套連接才能運轉。
氣體滅火系統控制器（又稱主機、控制盤）

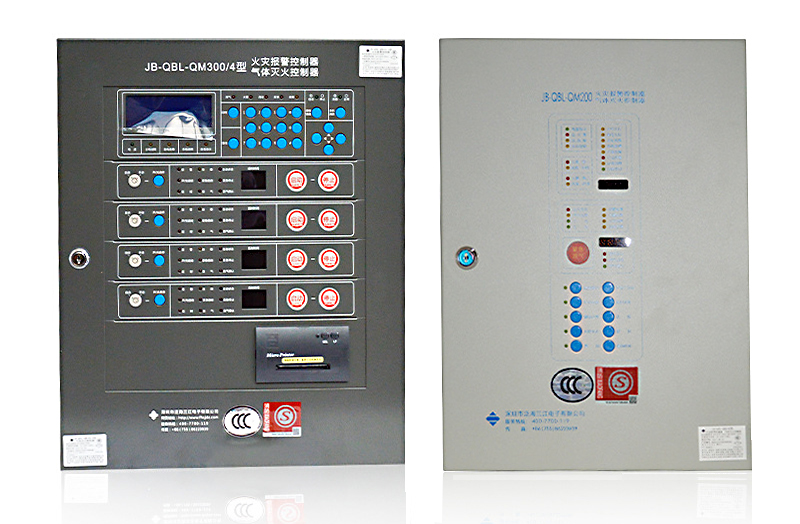

氣體滅火控制器又稱主機、控制盤，圖為4區和2區主機，可與消防中央控制系統聯動，實時監測防護區情況
其它配件

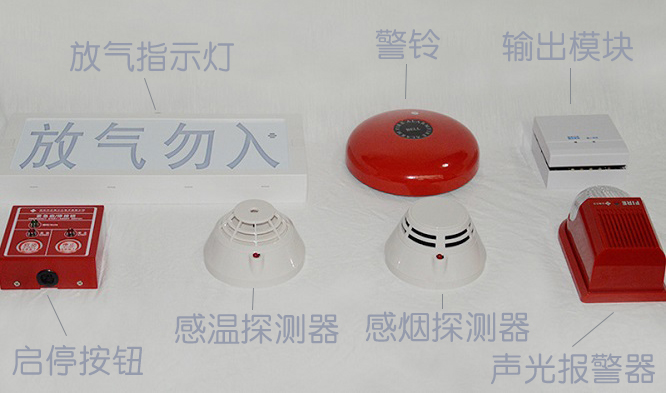

放氣指示燈、警鈴、輸出模塊、緊急啟停按鈕、感溫探測器、感煙探測器、聲光報警器。

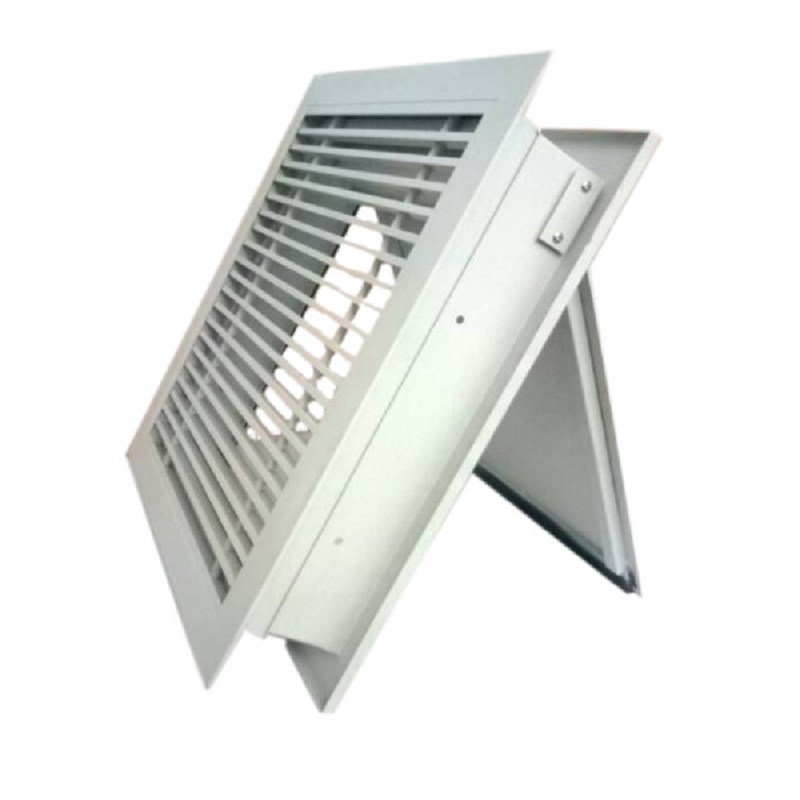

機械泄壓口
2006年3月2日發布的GB50370-2005《氣體滅火系統設計規范》中，防護區內都必須安裝泄壓口，泄壓口不是一個開口，而是一種泄壓裝置，此裝置平時常閉，當達到或接近防護區允許壓強值時自動開啟泄壓，低于設定壓力值時自動關閉，以避免滅火藥劑流失，影響正常滅火效果，所以氣體滅火系統是必須要安裝泄壓口的。
對于噴頭、管線、輔材等配件不同性質氣體滅火系統之間配件不通用，不能混用，此處就不做介紹，歡迎轉載
對于噴頭、管線、輔材等配件不同性質氣體滅火系統之間配件不通用，不能混用，此處就不做介紹，歡迎轉載
